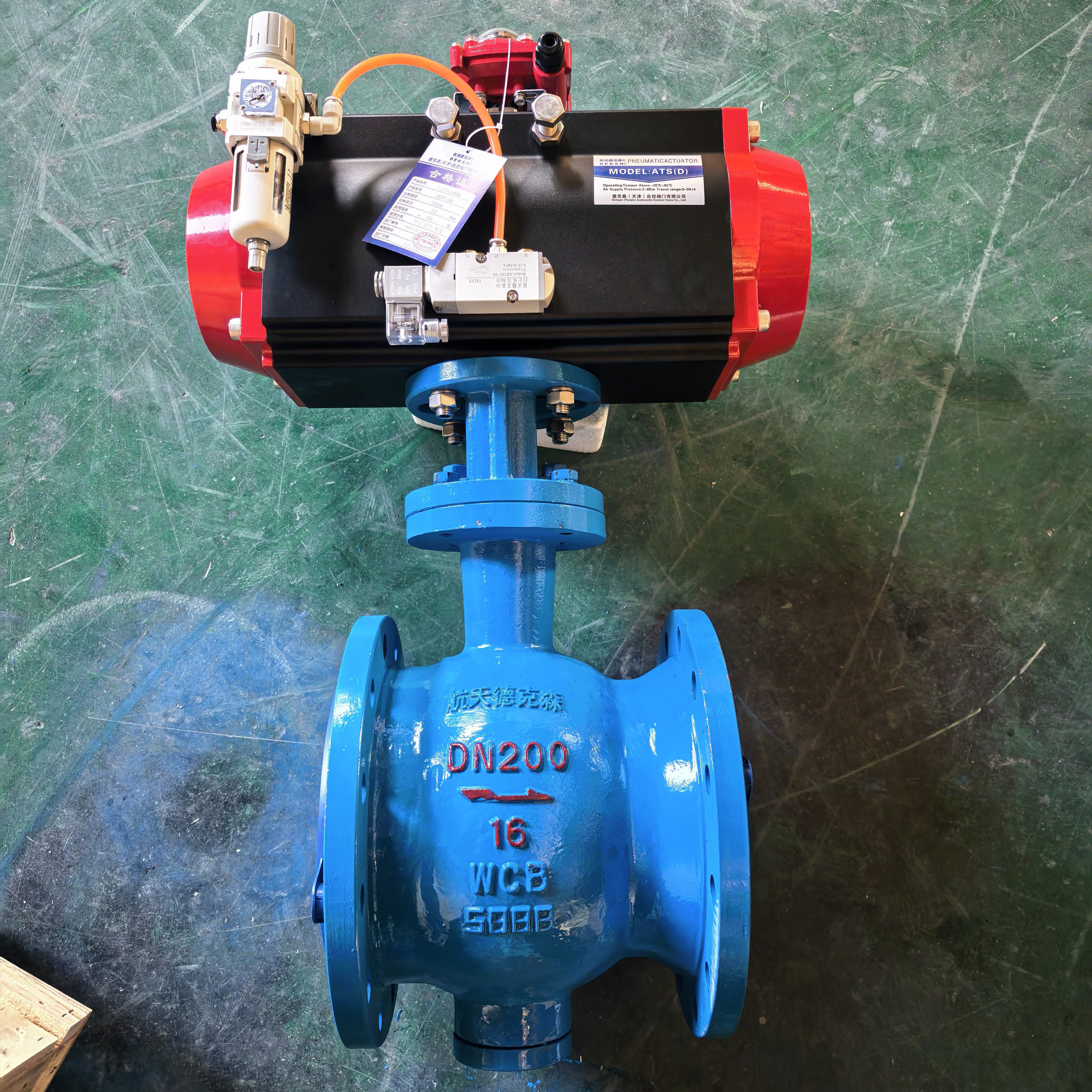

气动球面偏心旋转阀R1Q83220K

偏心结构，阀芯打开时瞬间脱离阀座，可减少阀芯与阀座的磨损

-阀芯阀座堆焊高硬度合金，增强耐磨性、耐腐蚀性 、抗冲刷性

Hard sealing core and seat are overlaid with high rigidity alloy which can improve the wear resistant and corrosion resistant.

硬密封泄漏可达

Leakage: Class VI (hard sealing)

-阀座与阀芯全关时具有弹性紧密接触，能有效切断介质

 Seat and core closely contact with each other which can effectively cut off media when fully closed.

)

同口径阀CV值大

Large CV value

-流量大，可调范围广

 Large flow and wide adjustable range

外观精美、内部质量好

Fine appearance, good quality

应用标准

中国标准GB

美国标准 AMSE

质量保证

Quality guarantee

ISO9001、TS2710J59

ISO9001

设计制造

Design and manufacture

GB/T12238 、MSS-SS-68

API 6D、ANSI B16.34

法兰标准

Flange standard

GB9112-912、HG20592-2009

ASME B16.5

结构长度

Face to Face

GB12221

IEC 60534-3-2:2001

检验和试验标准

Inspection & test

GB/T13927

API 598

阀体规格

型号 Model

中国标准 GB

美国标准 AMSE

公称压力PN

PN1.6

Class150～Class600

公称通径DN

DN25～DN400

1〞～16〞

阀芯形式

plug type

偏心球冠型

Eccentric Eccentric spherical crown

连接方式

Connec tpye

法兰式 ( 突面式RF )

Flange （RF）

法兰距

Face to face

参见表10

Refer to table 10

阀体材质

Body material

WCB、CF8、CF8M、CF3M

主要性能指标

固有流量特性

Flow characteristics

近似等百分比

Almost Eq%

额定行程

rated stroke

切断型(shut off)：0～90°

调节型(adjust)：0～90°

泄漏量

Leakage

软密封

Soft sealing

DN25～400

标准(Standard)Class VI

硬密封

Hard sealing

≤DN200

标准(Standard )Class VI

≥DN250

标准(standard)Class V
